燃?xì)夤艿腊惭b許可證：PE管安裝要求
時(shí)間：2022-04-03
點(diǎn)擊量：次
《燃?xì)?a href='www.xkz1688.com' target='_blank'>管道安裝許可證-聚乙烯和鋼骨架聚乙烯復(fù)合管敷設(shè)要求》
1 一般規(guī)定
- 聚乙烯和鋼骨架聚乙烯復(fù)合管敷設(shè)應(yīng)符合國(guó)家現(xiàn)行標(biāo)準(zhǔn)《聚乙烯燃?xì)夤艿拦こ碳夹g(shù)規(guī)程》CJJ63 的規(guī)定。管道施工前應(yīng)制定施工方案，確定連接方法、連接條件、焊接設(shè)備及工具、操作規(guī)范、焊接參數(shù)、操作者的技術(shù)水平要求和質(zhì)量控制方法。
- 管道連接前應(yīng)對(duì)連接設(shè)備按說(shuō)明書(shū)進(jìn)行檢查，在使用過(guò)程中應(yīng)定期校核。
- 管道連接前，應(yīng)核對(duì)欲連接的管材、管件規(guī)格、壓力等級(jí)：檢查管材表面，不宜有磕碰、劃傷，傷痕深度不應(yīng)超過(guò)管材壁厚的 10％。
- 管道連接應(yīng)在環(huán)境溫度-5～45℃范圍內(nèi)進(jìn)行。當(dāng)環(huán)境溫度低于-5℃或在風(fēng)力大于 5 級(jí)天氣條件下施工時(shí)，應(yīng)采取防風(fēng)、保溫措施等，并調(diào)整連接工藝。管道連接過(guò)程中，應(yīng)避免強(qiáng)烈陽(yáng)光直射而影響焊接溫度。
- 當(dāng)管材、管件存放處與施工現(xiàn)場(chǎng)溫差較大時(shí)，連接前應(yīng)將管材、管件在施工現(xiàn)場(chǎng)擱置一定時(shí)間，使其溫度和施工現(xiàn)場(chǎng)溫度接近。
- 連接完成后的接頭應(yīng)自然冷卻，冷卻過(guò)程中不得移動(dòng)接頭、拆卸加緊工具或?qū)宇^施加外力。
- 管道連接完成后，應(yīng)進(jìn)行序號(hào)標(biāo)記，并做好記錄。
- 管道應(yīng)在溝底標(biāo)高和管基質(zhì)量檢查合格后，方可下溝。
- 管道安裝時(shí)，管溝內(nèi)積水應(yīng)抽凈，每次收工時(shí)，敞口管端應(yīng)臨時(shí)封堵。
- 不得使用金屬材料直接捆扎和吊運(yùn)管道。管道下溝時(shí)應(yīng)防止劃傷、扭曲和強(qiáng)力拉伸。
- 對(duì)穿越鐵路、公路、河流、城市主要道路的管道，應(yīng)減少接口，且穿越前應(yīng)對(duì)連接好的管段進(jìn)行強(qiáng)度和嚴(yán)密性試驗(yàn)。
- 管材、管件從生產(chǎn)到使用之間的存放時(shí)間，黃色管道不宜超過(guò) 1 年，黑色管道不宜超過(guò) 2年。超過(guò)上述期限時(shí)必須重新抽樣檢驗(yàn)，合格后方可使用。
- 直徑在 90nan 以上的聚乙烯燃?xì)夤懿?、管件連接可采用熱熔對(duì)接連接或電熔連接；直徑小于90ram 的管材及管件宜使用電熔連接。聚乙烯燃?xì)夤艿篮推渌馁|(zhì)的管道、閥門(mén)、管路附件等連接應(yīng)采用法蘭或鋼塑過(guò)渡接頭連接。
- 對(duì)不同級(jí)別、不同熔體流動(dòng)速率的聚乙烯原料制造的管材或管件，不同標(biāo)準(zhǔn)尺寸比(SDR 值) 的聚乙烯燃?xì)夤艿肋B接時(shí)，必須采用電熔連接。施工前應(yīng)進(jìn)行試驗(yàn).判定試驗(yàn)連接質(zhì)量合格后方可進(jìn)行電熔連接。
- 熱熔連接的焊接接頭連接完成后，應(yīng)進(jìn)行 100%外觀檢驗(yàn)及 10％翻邊切除檢驗(yàn)，并應(yīng)符合國(guó)家現(xiàn)行標(biāo)準(zhǔn)《聚乙烯燃?xì)夤艿拦こ碳夹g(shù)規(guī)程》CJJ 63 的要求。
- 電熔連接的焊接接頭連接完成后，應(yīng)進(jìn)行外觀檢查，并應(yīng)符合國(guó)家現(xiàn)行標(biāo)準(zhǔn)《聚乙烯燃?xì)夤艿拦こ碳夹g(shù)規(guī)程》CJJ 63 的要求。
- 電熔鞍形連接完成后，應(yīng)進(jìn)行外觀檢查，并應(yīng)符合國(guó)家現(xiàn)行標(biāo)準(zhǔn)《聚乙烯燃?xì)夤艿拦こ碳夹g(shù)規(guī)程》CJJ 63 的要求。
- 鋼塑過(guò)渡接頭金屬端與鋼管焊接時(shí)，過(guò)渡接頭金屬端應(yīng)采取降溫措施，但不得影響焊接接頭的力學(xué)性能。
- 法蘭或鋼塑過(guò)渡連接完成后，其金屬部分應(yīng)按設(shè)計(jì)要求的防腐等級(jí)進(jìn)行防腐，并檢驗(yàn)合格。
- 聚乙烯燃?xì)夤艿览萌嵝宰匀粡澢淖冏呦驎r(shí)，其彎曲半徑不應(yīng)小于 25 倍的管材外徑。
- 聚乙烯燃?xì)夤艿婪笤O(shè)時(shí)，應(yīng)在管頂同時(shí)隨管道走向敷設(shè)示蹤線，示蹤線的接頭應(yīng)有良好的導(dǎo)電性。
- 聚乙烯燃?xì)夤艿婪笤O(shè)完畢后，應(yīng)對(duì)外壁進(jìn)行外觀檢查，不得有影響產(chǎn)品質(zhì)量的劃痕、磕碰等缺陷；檢查合格后，方可對(duì)管溝進(jìn)行回填，并做好記錄。
- 在舊管道內(nèi)插入敷設(shè)聚乙烯管的施工，應(yīng)符合國(guó)家現(xiàn)行標(biāo)準(zhǔn)《聚乙烯燃?xì)夤艿拦こ碳夹g(shù)規(guī)程》CJJ 63 的要求。
3 鋼骨架聚乙烯復(fù)合管道敷設(shè)
- 鋼骨架聚乙烯復(fù)合管道(以下簡(jiǎn)稱復(fù)合管)連接應(yīng)采用電熔連接或法蘭連接。當(dāng)采用法蘭連接時(shí)，宜設(shè)置檢查井。
- 電熔連接所選焊機(jī)類型應(yīng)與安裝管道規(guī)格相適應(yīng)。
- 施工現(xiàn)場(chǎng)斷管時(shí)，其截面應(yīng)與管道軸線垂直，截口應(yīng)進(jìn)行塑料(與母材相同材料)熱封焊。嚴(yán)禁使用末封口的管材。
- 電熔連接后應(yīng)進(jìn)行外觀檢查，溢出電熔管件邊緣的溢料量(軸向尺寸)不得超過(guò)表7.3.4 規(guī)定值。
表 7.3.4 電熔連接熔焊溢邊量(軸向尺寸)
- 電熔連接內(nèi)部質(zhì)量應(yīng)符合國(guó)家現(xiàn)行標(biāo)準(zhǔn)《燃?xì)庥娩摴羌芫垡蚁┧芰蠌?fù)合管件》CJ／T 126 的規(guī)定，可采用在現(xiàn)場(chǎng)抽檢試驗(yàn)件的方式檢查。試驗(yàn)件的接頭應(yīng)采用與實(shí)際施工相同的條件焊接制備。
-
法蘭連接應(yīng)符合下列要求：
- 法蘭密封面、密封件(墊圈、墊片)不得有影響密封性能的劃痕、凹坑等缺陷。
- 管材應(yīng)在自然狀態(tài)下連接，嚴(yán)禁強(qiáng)行扭曲組裝。
- 鋼質(zhì)套管內(nèi)徑應(yīng)大于穿越管段上直徑最大部位的外徑加 50mm；混凝土套管內(nèi)徑應(yīng)大于穿越管段上直徑最大部位的外徑加 100mm。套管內(nèi)嚴(yán)禁法蘭接口，并盡量減少電熔接口數(shù)量。
- 在復(fù)合管上安裝口徑大于 l00mm 的閥門(mén)、凝水缸等管路附件時(shí)，應(yīng)沒(méi)置支撐。
- 復(fù)合管可隨地形彎曲敷設(shè)，其允許彎曲半徑應(yīng)符合表 7.3.9 的規(guī)定。

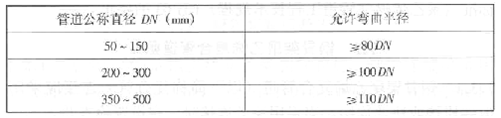

表 7．3．9 復(fù)合管道允許彎曲半徑(mm)
----摘自《城鎮(zhèn)燃?xì)廨斉涔こ淌┕ぜ膀?yàn)收規(guī)范》（CJJ-33-2005）
